Mô tả

Ứng dụng : có khả năng tạo ra lưu lượng dòng chảy không khí hình cầu cần thiết

Độ dày khung: 1.2 mm
Độ dày đĩa lõi: 1.0 mm
Khung xương gia cường lõi: kiểu chữ X bằng nhôm profile A6061-T6
Bộ đĩa lõi: điều chỉnh lên/xuống 20mm

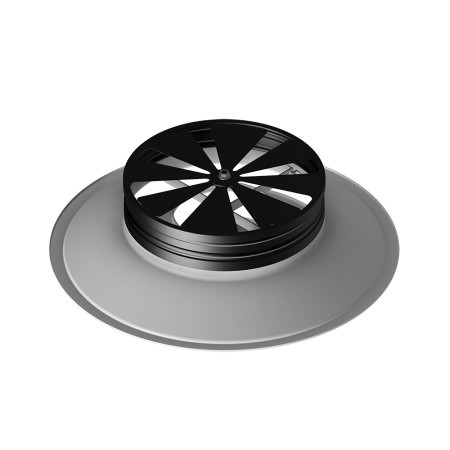

Miệng gió khuếch tán tròn kiểu đĩa STARDUCT, Model SRD1 được chế tạo bằng nhôm dày 1.2mm. Mác nhôm A6063- T5. Bộ nan khuếch tán bên trong là một đĩa tròn duy nhất. làm bằng nhôm tấm dày 1mm, được dập liền tấm và được ghép không hàn với khung đỡ hình chữ X bằng nhôm định hình.có khả năng tạo ra lưu lượng dòng chảy không khí cần thiết. Khung chữ X phải dễ dàng tháo rời khỏi khung khuếch tán để tiếp cận van điều tiết hoặc các thành phần đường ống khác nằm trong hoặc gần cổ khuếch tán.

Hộp gió bằng nhôm gắn liền miệng gió và có đường kính phù hợp để nối trực tiếp ống gió mềm các size D200 đến D400

Sơn tĩnh điện màu tiêu chuẩn RAL9010 hoặc màu sắc theo yêu cầu thiết kế kiến trúc bằng sơn Jotun hoặc tương đương, có độ bền màu trên 5 năm

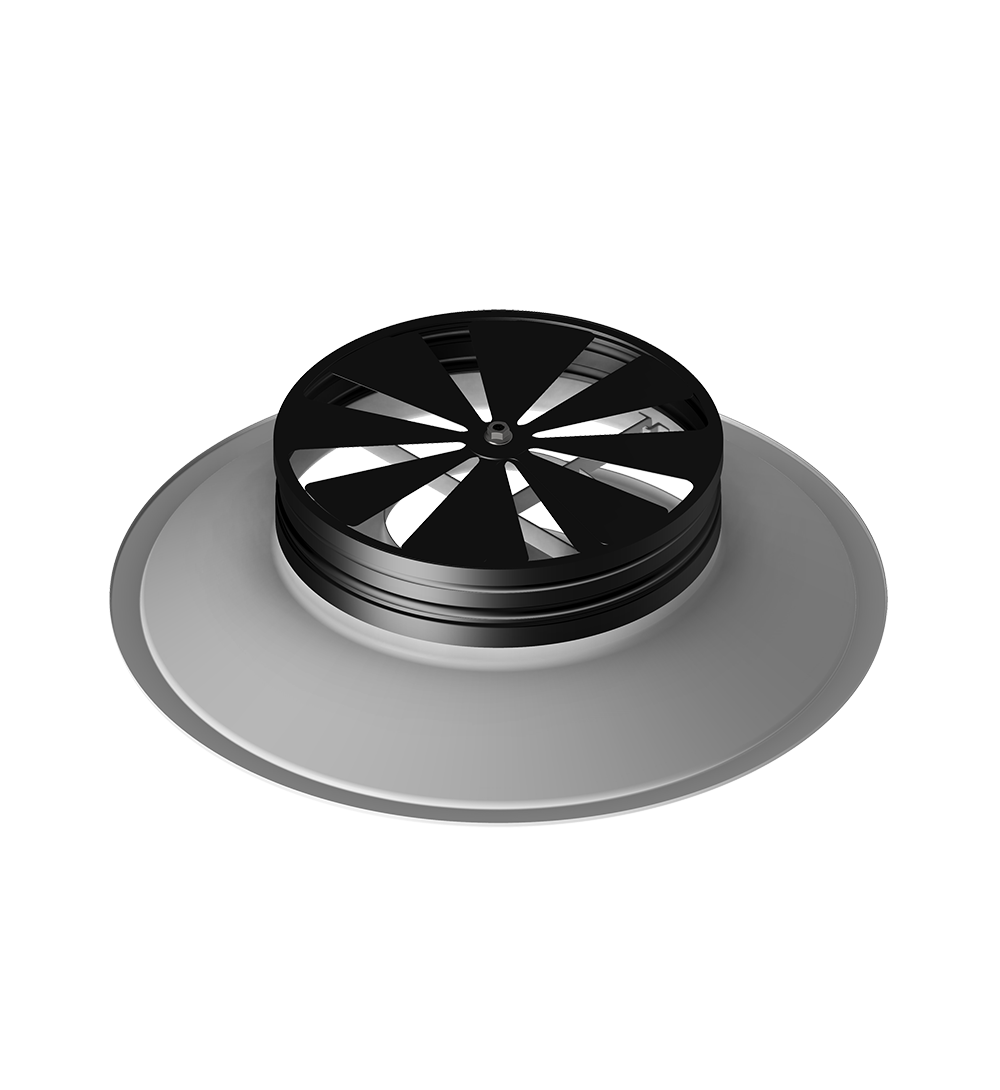

Van OBD bằng là loại van rẻ quạt bằng thép sơn màu đen và có thể điều chỉnh từ mặt của miệng gió bằng trục vít .

Tiêu chuẩn chế tạo :ASHRAE 70-2006 Standard “Method of Testing for Rating the Performance of Air Outlets and Inlets” ADC1062: GRD-84 “Test Code for Grilles, Registers and Diffusers”

Các tiêu chí thử nghiệm: A) Sound Power Level (NC)B) Air Volume versus Static Pressure C) Area FactorD) Throw Pattern* Test report pending
